1.1 整机技术参数

额定载重 1500kg  货箱尺寸（内） 1730mmx1500mmx1300mm   行驶速度 I档： 4 km/h

II档： 7km/h  III档： 12 km/h  IV档： 19 km/h  VI档： 24 km/h  后退档： 4 km/h

爬坡能力（重载） 14°  牵引力 ≥30KN  小转向半径（外侧） 7000mm  整机最大高度 2100mm

转向角 26°  小离地间隙 ≥190mm  外形尺寸（长x宽x高）： 4600mmx1840mmx2100mm

整机操作重量 5200kg

1.2 发动机

发动机：云内国III水冷式低污染发动机  额定功率/额定转速：77kW/2400r/min

最大输出扭矩：300 N·m/1500-1800 r/min  启动方式：电启动

尾气排放方式：消声直排   油门控制：电控油门控制器

1.3. 传动系统

变速箱+分动箱型号：530/ 1800HF.350-010  驱动桥型号：德纳 211前桥、111后桥  轮胎：充气胎

1.4. 制动系统

制动泵：GBT-E316/310  排量：10ml/r  制动系统最高压力：8.27MPa

行车制动：封闭多盘湿式液压制动器  制动阀型号：MICO 06-466-241  驻车制动：弹簧制动液压释放

1.5. 转向系统

型式：前轮全液压转向  转向泵：GBT-E316/310  排量：16ml/r  转向系统最高压力：18.5MPa

转向器：BZZII-200FKS  单稳定分流阀：FLD-15

1.6. 电气系统

系统电压：24V 直流  启动马达电压/功率：24V/4.5kW  照明：前大灯2 个，2×45W，24V

后大灯2 个，2×12W，24V  矿用信号灯2 个，24 V  驾驶室顶灯1 个，24 V

1.7. 油箱容积

液压油箱：50L  燃油箱：50L  变速箱： 2L  分动箱： 1L  驱动桥主传动部分：4L×2

驱动桥轮边减速部分：1 L×4   发动机润滑油：6.8L

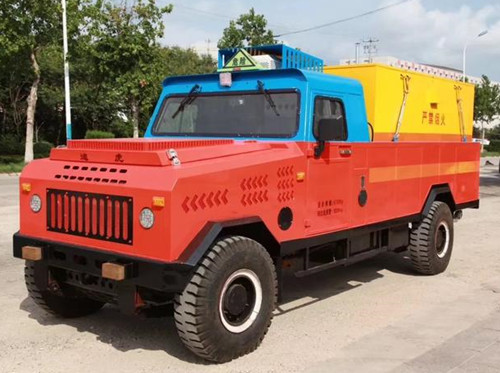

井下炸药运输车安全警示：

本机器操作人员，入井时必须戴安全帽，随身携带自救器和矿灯；

本机器必须定期进行维护保养，并经常检查，发现隐患应及时处理；

严禁在机器运转时进行检修；

机器在检修时，必须切断电源，并悬挂“正在检修，禁止启动”字样；

在车辆行驶中，禁止人员上下；

进入机器内部进行焊接、切割时，必须在确认无易燃易爆物品后采取安全措施方可作业；

维修本机器液压系统时，必须先卸尽压力，方可作业。
